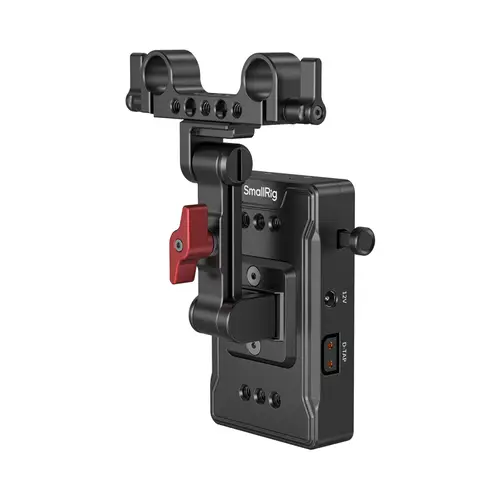

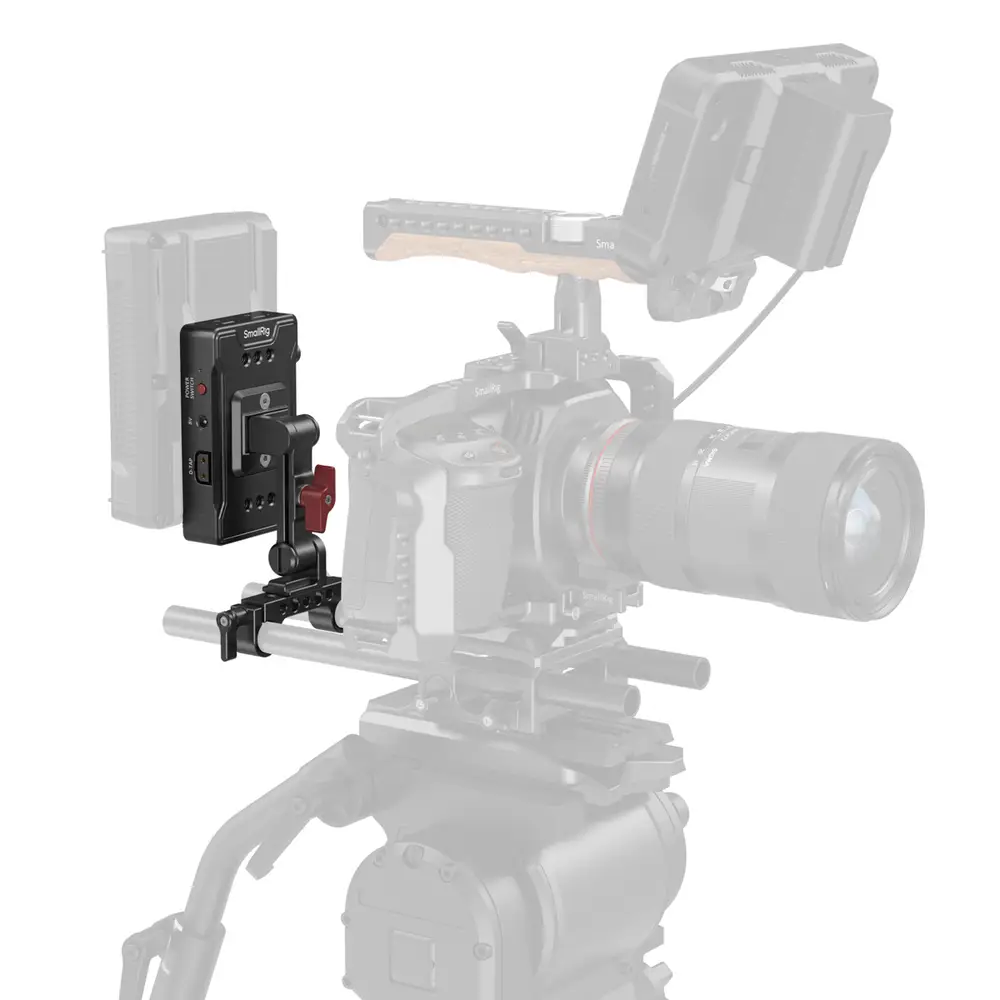

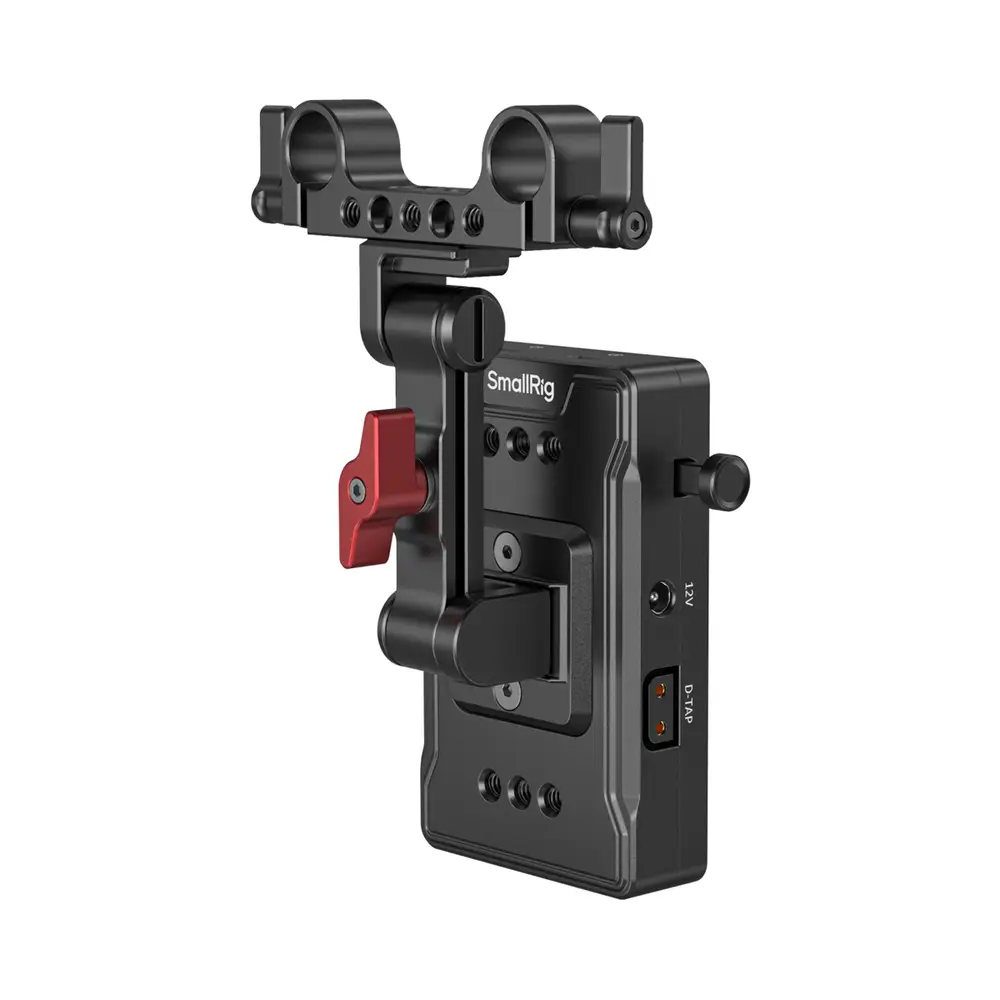

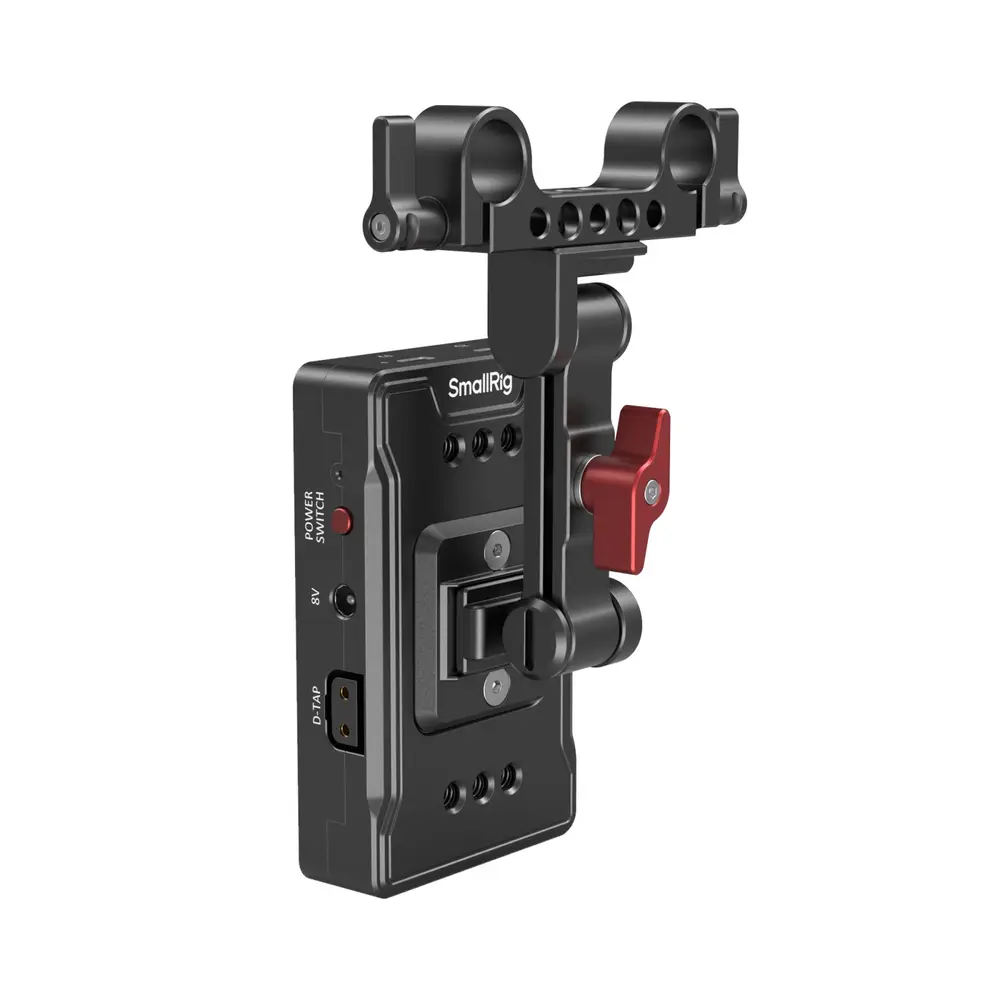

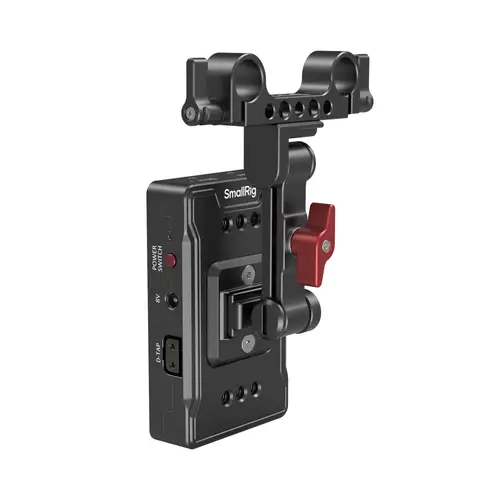

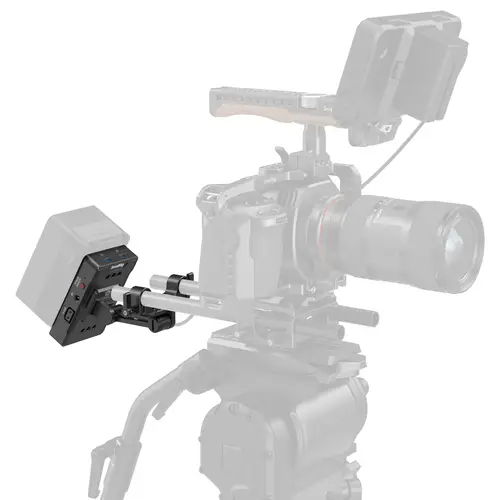

Die SmallRig V-Mount Akku-Adapterplatte (Basisversion) mit Verlängerungsarm 3499B lässt sich mithilfe des verstellbaren Verlängerungsarms mit Doppelstangenklemme schnell an einem 15-mm-LWS-Stangensystem befestigen. Diese Akku-Adapterplatte verfügt über einen Standard-V-Mount, der mit den meisten V-Mount-Akkus kompatibel ist. Sie verfügt über sechs 1/4"-20-Gewindebohrungen und zehn M4-Gewindebohrungen auf der Rückseite sowie fünf 1/4"-20-Gewindebohrungen an Ober- und Unterseite, die die Befestigung einer Doppelstangenklemme und weiteren Zubehörs ermöglichen.

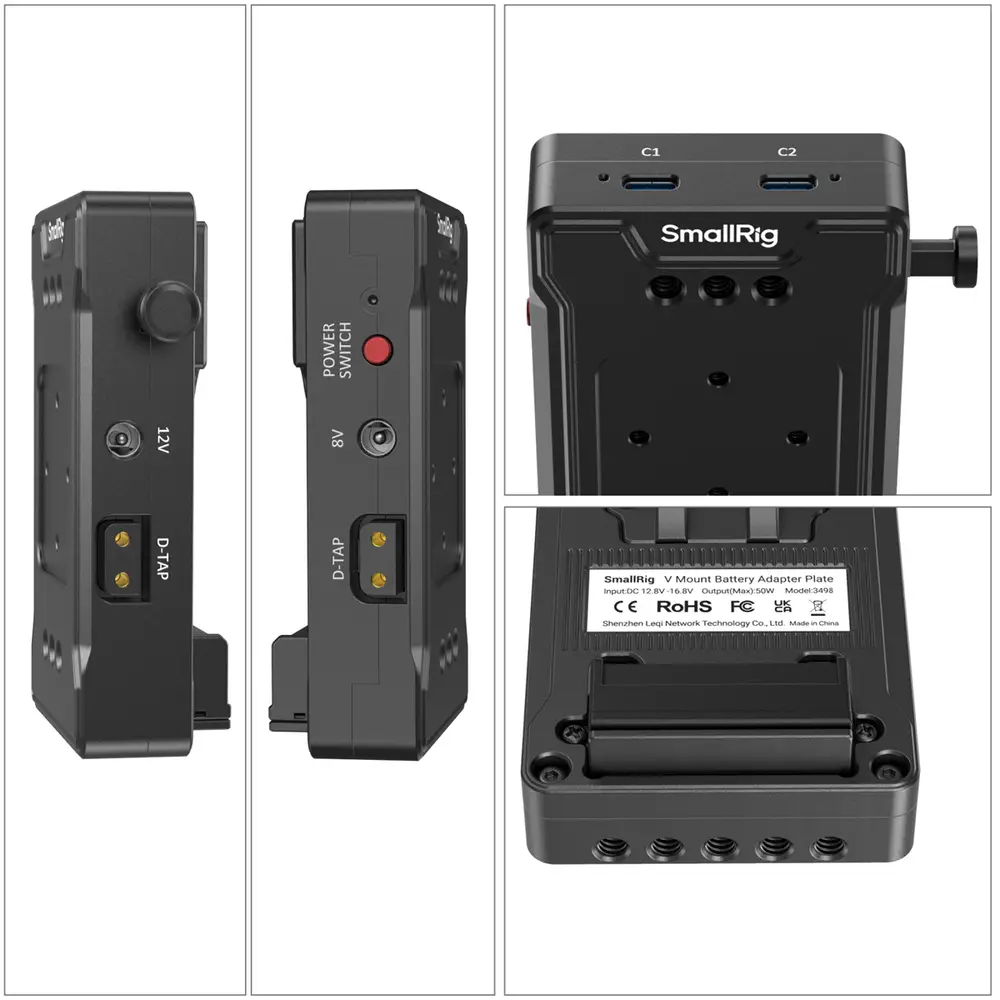

Es ist mit zwei USB-C-Ein-/Ausgangsanschlüssen (max. 65 W) ausgestattet, die das PD-Protokoll unterstützen, und einem USB-A-Ausgangsanschluss, der das QC-Protokoll unterstützt, für schnelles Laden und Entladen. Zusätzlich verfügt es über zwei D-Tap-Ein-/Ausgangsanschlüsse (14,8 V) und zwei DC-Ausgänge (DC5521 8 V x 1 / DC5525 12 V x 1) für vielseitige Stromversorgungslösungen.

Die Betriebs- und Lademodus-Anzeigen zeigen den Betriebsstatus an und ob Schnell- oder Langsamladen aktiv ist. Mit dem Ein-/Ausschalter können mehrere Ports gleichzeitig gesteuert werden. Die Adapterplatte besteht aus einer hochfesten Aluminiumlegierung und bietet so robuste Haltbarkeit und hervorragende Wärmeableitung.

Zertifizierungen: FCC, CE, ISED, RoHS

Hinweis

1. Verwenden Sie es nicht in einer feuchten Umgebung, um Kurzschlüsse zu vermeiden.

2. Wenn die Kontrollleuchte weiterhin blinkt, bedeutet dies, dass die Betriebstemperatur 65 °C überschreitet. Bitte stellen Sie die Nutzung ein.

3. Bitte lassen Sie das Produkt nicht fallen und verwenden Sie es nicht bei hohen Temperaturen oder wenn ein Kurzschluss auftritt.

USB-C Lade-/Entladeanzeigeleuchte: Oranges Licht: Langsames Laden/Entladen, Blaues Licht: Schnelles Laden/Entladen

Betriebsanzeige: Licht an: Eingeschaltet, Licht aus: Ausgeschaltet, Blinklicht: Betriebstemperatur übersteigt 60 °C / 140 °F

Ein-/Ausschalter: Einschalten: Tippen Sie auf die Schaltfläche

Ausschalten: Drücken Sie die Taste 2 Sekunden lang

USB-C-, D-Tap- und DC-Ausgang nach dem Ausschalten nicht verfügbar

D-Tap- und USB-C-Eingang nach dem Ausschalten verfügbar

Technische Daten

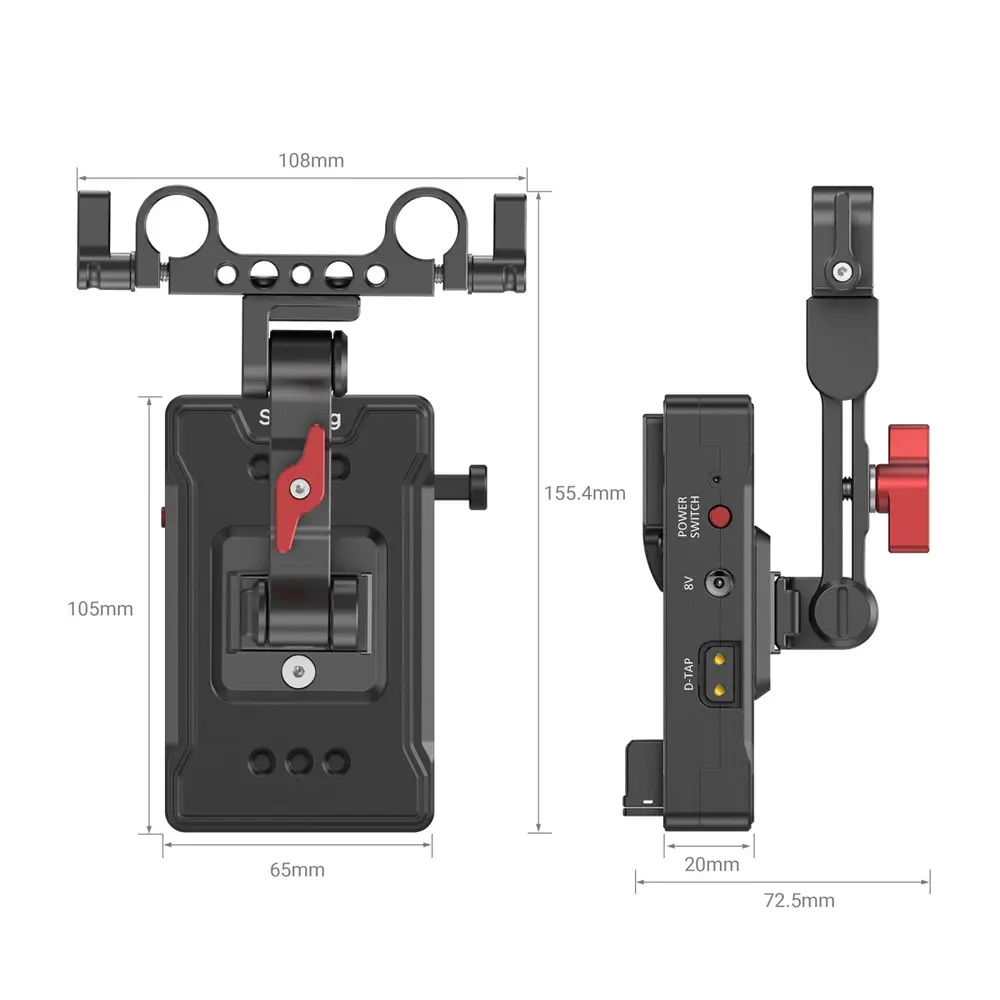

Produktabmessungen: 155,4 × 108 × 72,5 mm

Produktgewicht: 375 ± 10 g

Material: Aluminiumlegierung

Doppelstangendurchmesser: 15 mm (für 15 mm LWS-Stangensystem)

Batteriespannung: 11,0 V – 16,8 V

Nennkapazität der Batterie: 3500 mAh – 20000 mAh / 14,8 V (nominal)

Abschaltspannung: 11,2 V

Eingangsspannung (max.): 16,8 V

Arbeitsleistung (max.): ≤ Batterieleistung (abhängig von der Batteriekapazität)

Maximale Gesamtleistung: Entladung: 245 W (max.)

D-Tap-Eingangs-/Ausgangsstrom (max.): 10 A (max.)

D-Tap Nenn-Eingangs-/Ausgangsstrom: 5A

D-Tap-Ausgangsspannung: 11,0 V – 16,8 V

USB-C-Ausgangsleistung: 100 W (max.)

USB-C1/C2-Eingang: 5 V ⎓ 3 A, 9 V ⎓ 3 A, 12 V ⎓ 3 A, 15 V ⎓ 3 A, 20 V ⎓ 2,25 A, 20 V ⎓ 3,25 A, 12 V ⎓ 2 A, 5 V ⎓ 1,5 A, 3,3–20 V ⎓ 3 A, 5 V ⎓ 2,4 A; 65 W (max.)

USB-C1/C2-Ausgang: 5 V ⎓ 3 A, 9 V ⎓ 3 A, 12 V ⎓ 3 A, 15 V ⎓ 3 A, 20 V ⎓ 2,25 A, 20 V ⎓ 3,25 A, 12 V ⎓ 2 A, 5 V ⎓ 1,5 A, 3,3–20 V ⎓ 3 A, 5 V ⎓ 2,4 A; 65 W (max.)

USB-C-Eingangs-/Ausgangsprotokolle: PD3.0 / QC2.0 / QC3.0 / PPS / AFC / DCP-1.5A / APPLE-2.4A

DC1-Ausgang: 8 V / 3 A (max.)

DC2-Ausgang: 12 V / 3 A (max.)

DC-Überstromschutz: ≥4,0 A
