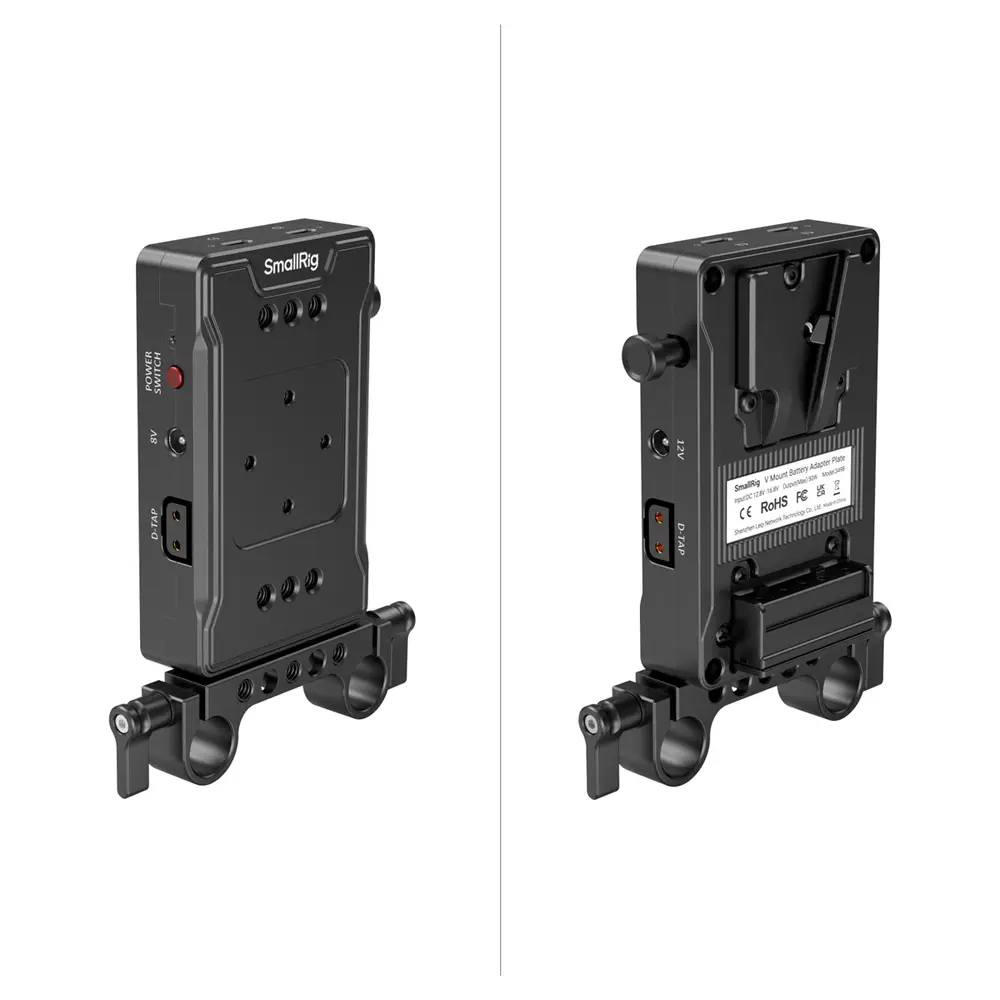

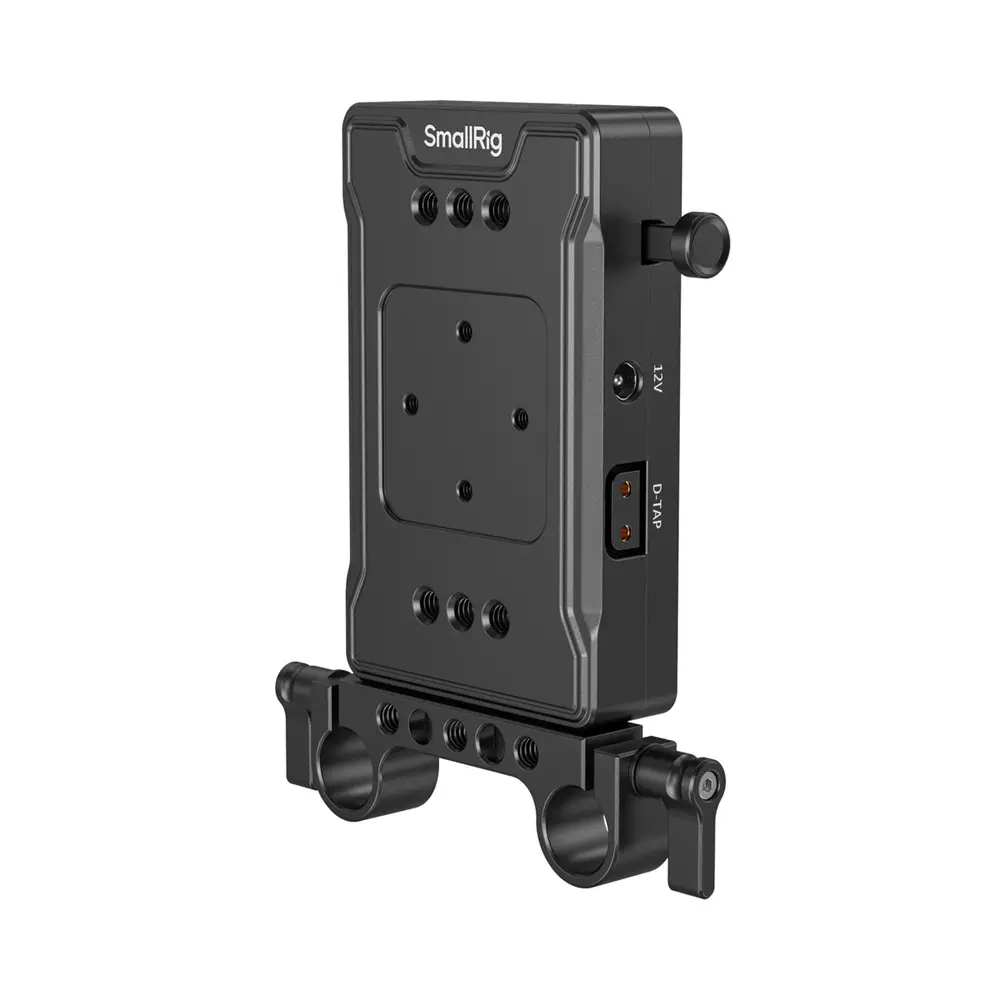

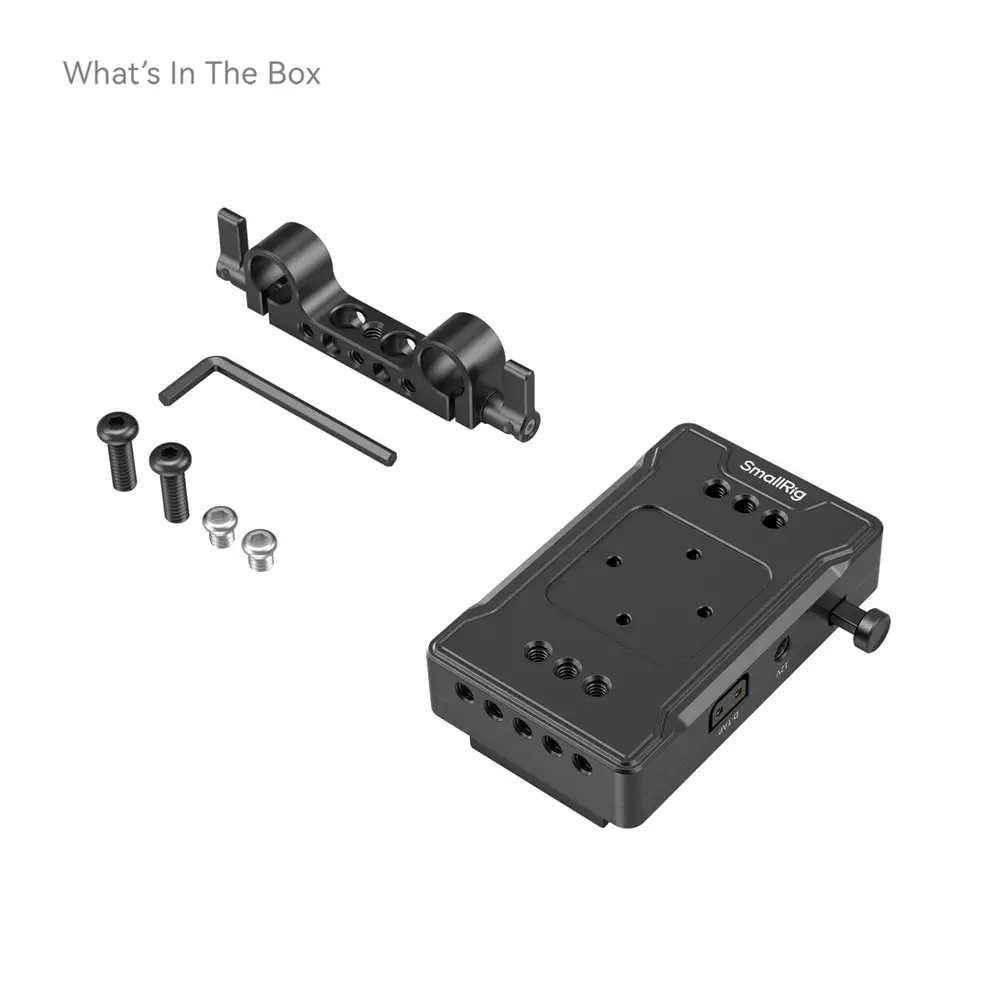

Die SmallRig V-Mount Akkuadapterplatte (Basisversion) mit Doppelstangenklemme 3498B lässt sich schnell an einem 15-mm-Stangensystem befestigen. Diese Akkuadapterplatte verfügt über eine Standard-V-Mount-Verriegelung, die mit den meisten V-Mount-Akkus kompatibel ist. Sie verfügt über sechs 1/4"-20-Gewindebohrungen und zehn M4-Gewindebohrungen auf der Rückseite sowie fünf 1/4"-20-Gewindebohrungen an Ober- und Unterseite, die die Befestigung einer Doppelstangenklemme und weiteren Zubehörs ermöglichen.

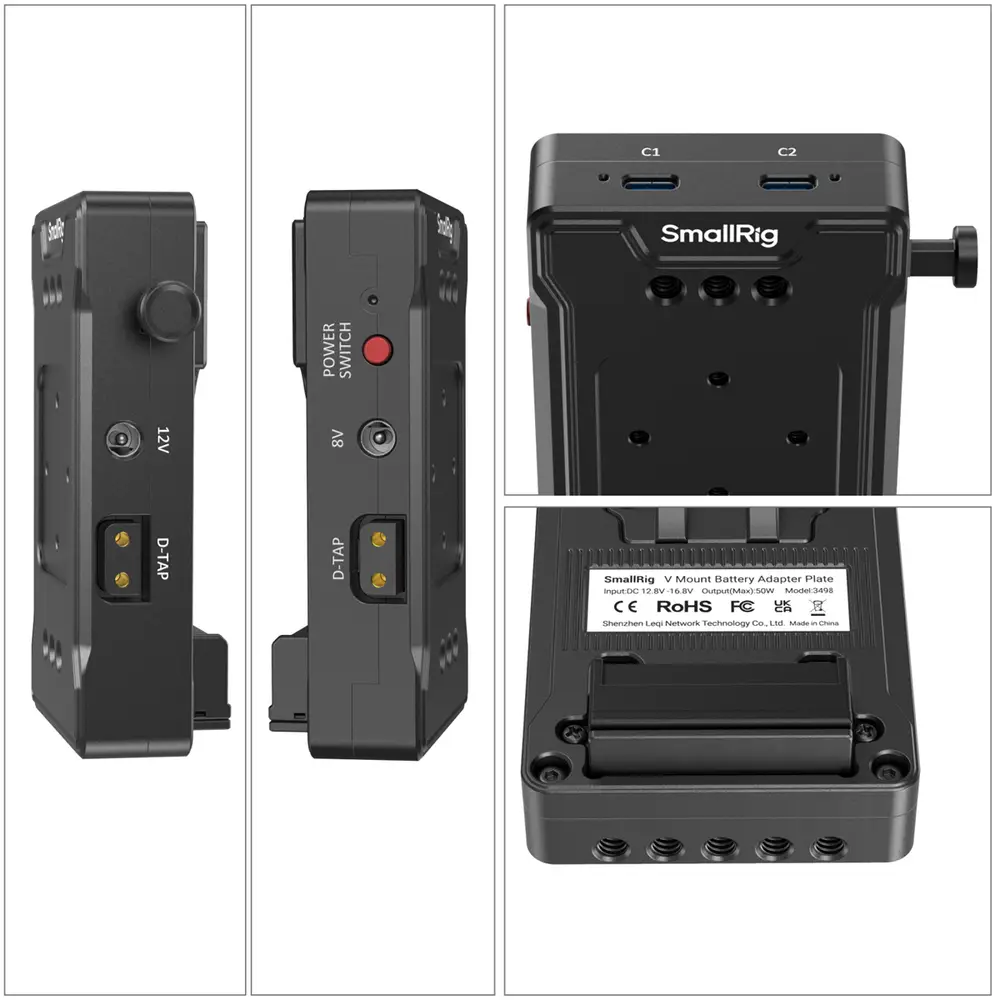

Es verfügt über zwei USB-C-Ein-/Ausgänge (max. 65 W) mit PD-Protokollunterstützung und einen USB-A-Ausgang mit QC-Protokoll für schnelles Laden und Entladen. Zusätzlich bietet es zwei D-Tap-Ein-/Ausgänge (14,8 V) und zwei DC-Ausgänge (DC5521 8 V x 1 / DC5525 12 V x 1) für vielseitige Stromversorgungslösungen.
Die Betriebs- und Lademodus-Anzeigen zeigen den Betriebsstatus an und ob Schnell- oder Langsamladen aktiv ist. Mit dem Ein-/Ausschalter können mehrere Ports gleichzeitig gesteuert werden. Die Adapterplatte besteht aus einer hochfesten Aluminiumlegierung und bietet so robuste Haltbarkeit und hervorragende Wärmeableitung.

Zertifizierungen:  FCC, CE, ISED, RoHS

Hinweis

1. Verwenden Sie es nicht in einer feuchten Umgebung, um Kurzschlüsse zu vermeiden.

2. Wenn die Kontrollleuchte weiterhin blinkt, bedeutet dies, dass die Betriebstemperatur 65 °C überschreitet. Bitte stellen Sie die Nutzung ein.

3. Bitte lassen Sie das Produkt nicht fallen und verwenden Sie es nicht bei hohen Temperaturen oder wenn ein Kurzschluss auftritt.

Funktionsbeschreibung :
USB-C Lade-/Entladeanzeigeleuchte: Orangefarbenes Licht: Langsames Laden/Entladen
Blaues Licht: Schnelles Laden/Entladen
Betriebsanzeige:Licht an: Eingeschaltet
Licht aus: Ausgeschaltet
Blinklicht: Betriebstemperatur übersteigt 60 °C / 140 °F
Ein-/Ausschalter: Einschalten: Tippen Sie auf die Schaltfläche
Ausschalten: Drücken Sie die Taste 2 Sekunden lang
USB-C-, D-Tap- und DC-Ausgang nach dem Ausschalten nicht verfügbar; D-Tap- und USB-C-Eingang nach dem Ausschalten verfügbar

Produktmerkmale
• Standard-V-Mount, kompatibel mit den meisten V-Mount-Batterien
• Zwei USB-C-Ein-/Ausgangsanschlüsse (max. 65 W) unterstützen PD-Protokolle und ermöglichen die Stromversorgung von Mobiltelefonen, Bildsendern usw
• D-Tap- (14,8 V x 2) und DC-Stromanschlüsse (8 V x 1 / 12 V x 1)

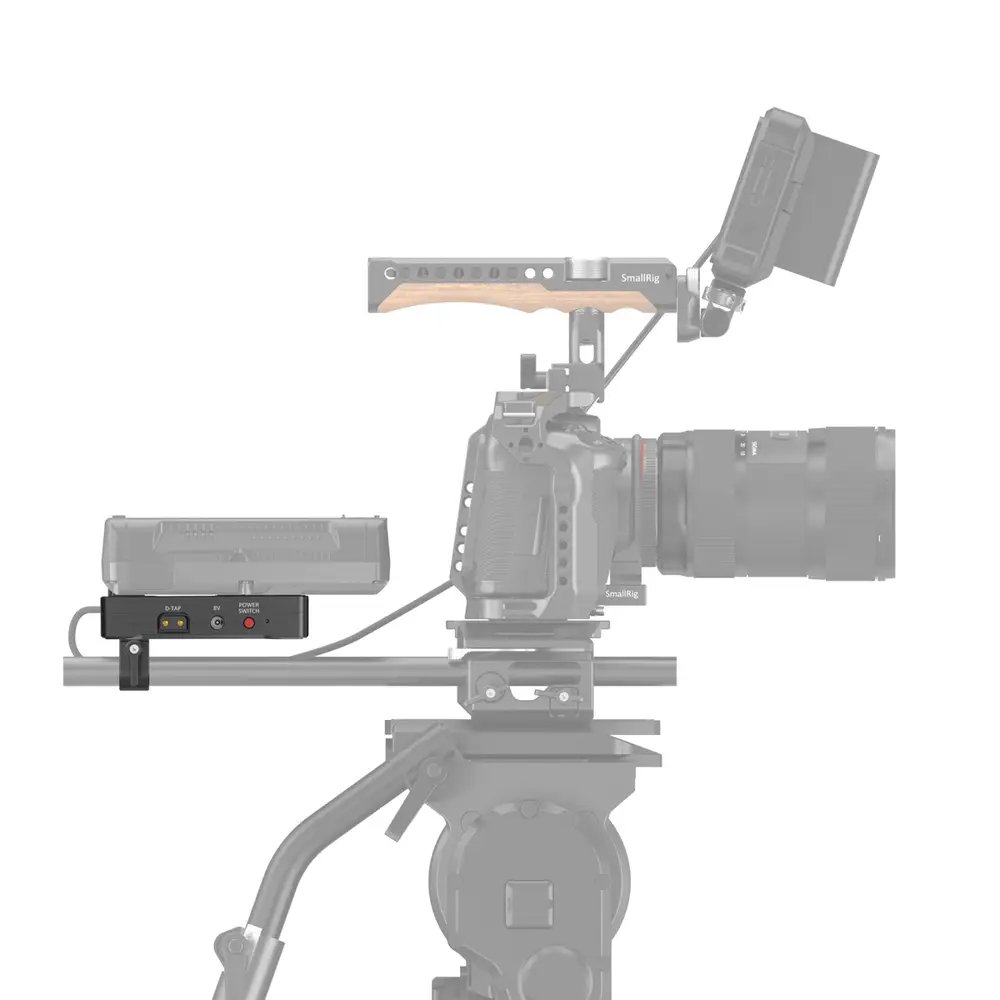

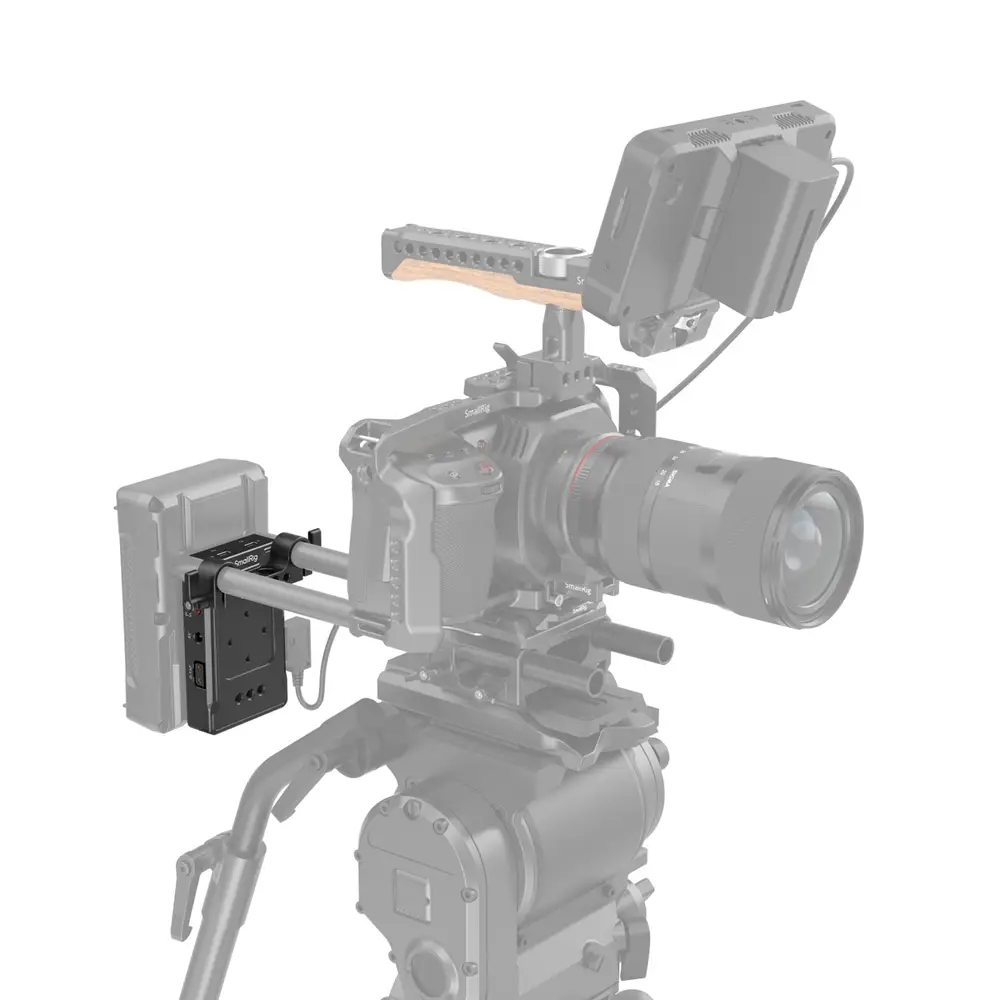

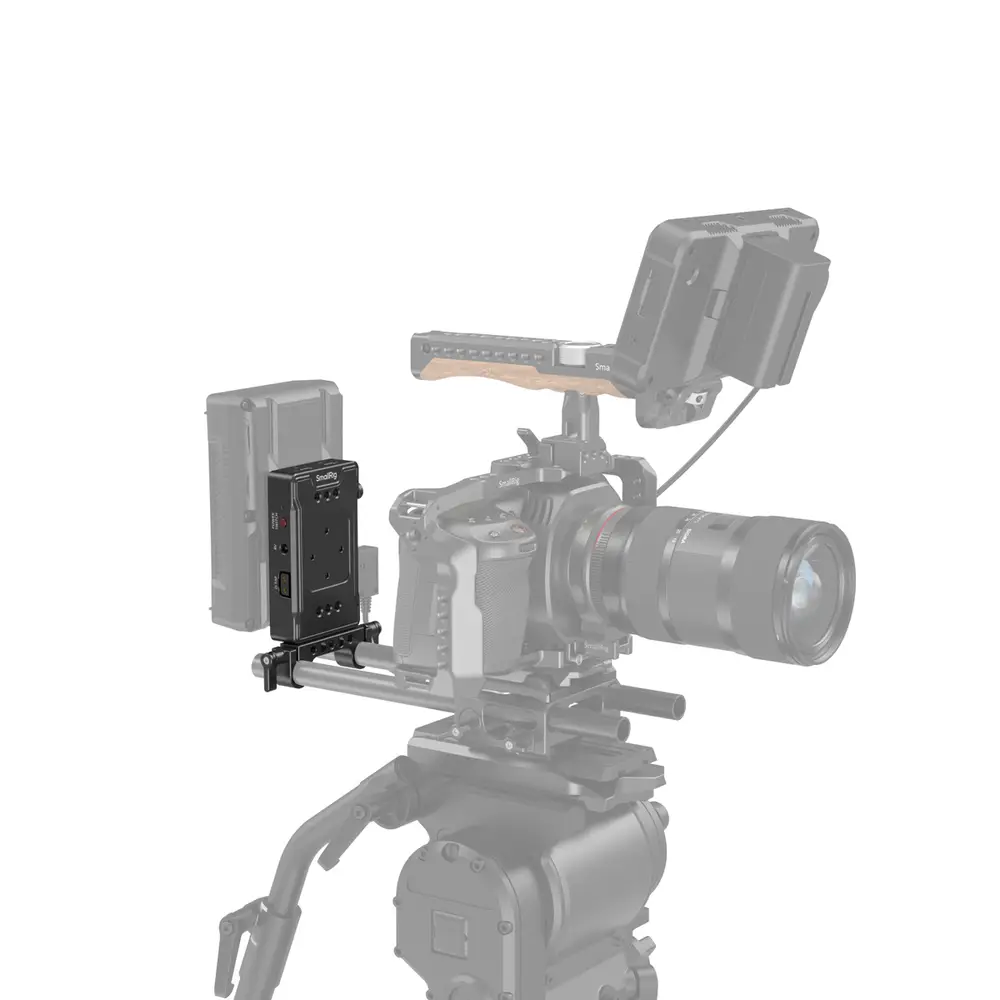

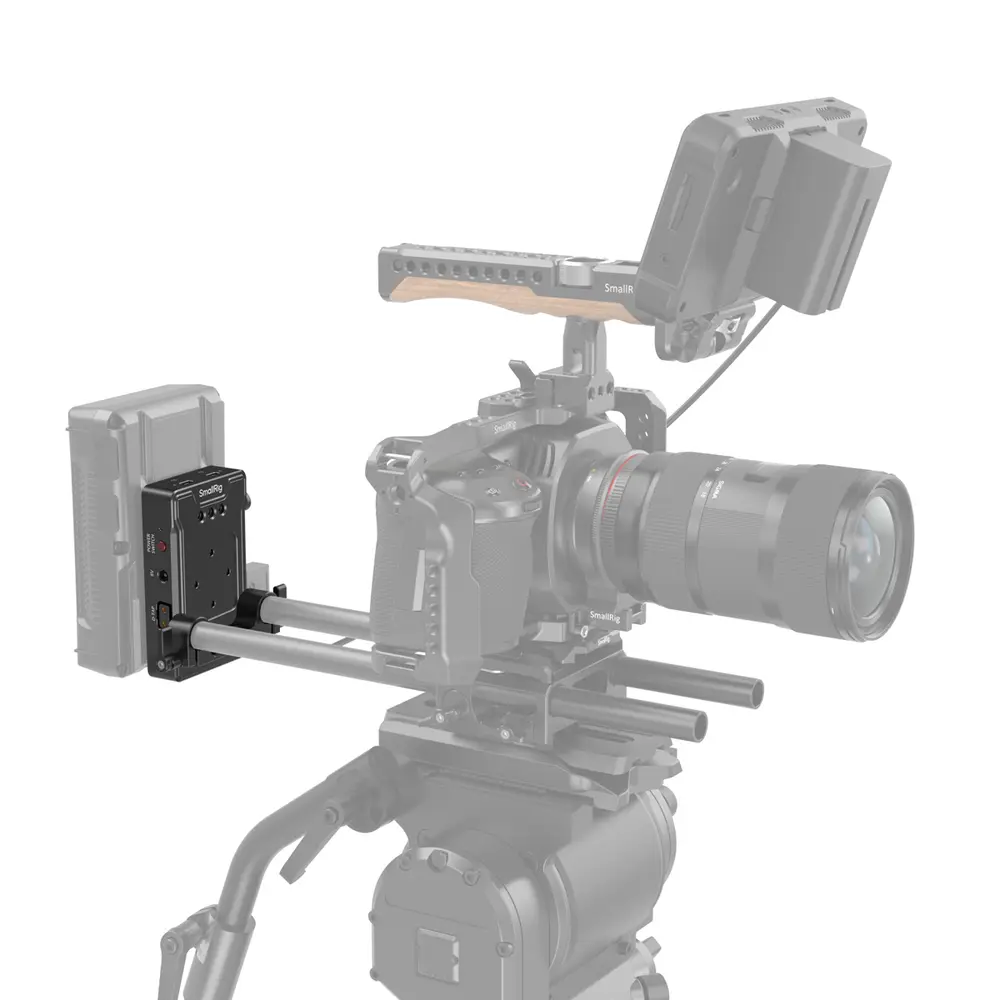

• Schnelle Montage auf einem 15-mm-Stangensystem mithilfe der doppelten 15-mm-Stangenklemme
• Mehrere 1/4"-20-Gewindelöcher zum Anbringen einer Doppelstangenklemme und anderem Zubehör

Technische Daten

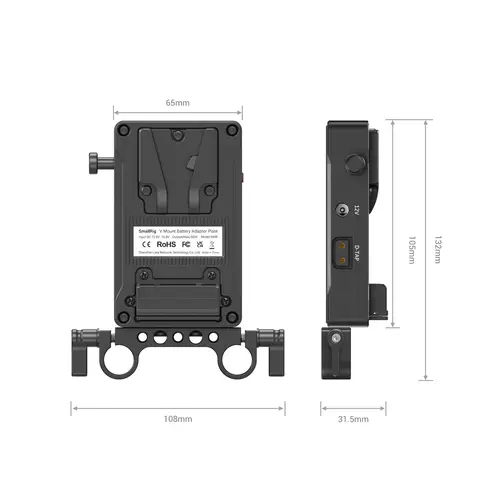

Produktabmessungen: 132 × 108 × 31,5 mm

Produktgewicht: 290 ± 10 g

Material: Aluminiumlegierung

Akkukompatibilität: V-Mount Akku

Doppelstangendurchmesser: 15 mm (für 15 mm LWS-Stangensystem)

Batteriespannung: 11,0 V – 16,8 V

Nennkapazität der Batterie: 3500 mAh – 20000 mAh / 14,8 V (nominal)

Abschaltspannung: 11,2 V

Eingangsspannung (max.): 16,8 V

Arbeitsleistung (max.): ≤ Batterieleistung (abhängig von der Batteriekapazität)

Maximale Gesamtleistung: Entladung: 245 W (max.)

D-Tap-Eingangs-/Ausgangsstrom (max.): 10 A (max.)

D-Tap Nenn-Eingangs-/Ausgangsstrom: 5A

D-Tap-Ausgangsspannung: 11,0 V – 16,8 V

USB-C-Ausgangsleistung: 100 W (max.)

USB-C1/C2-Eingang: 5 V ⎓ 3 A, 9 V ⎓ 3 A, 12 V ⎓ 3 A, 15 V ⎓ 3 A, 20 V ⎓ 2,25 A, 20 V ⎓ 3,25 A, 12 V ⎓ 2 A, 5 V ⎓ 1,5 A, 3,3–20 V ⎓ 3 A, 5 V ⎓ 2,4 A; 65 W (max.)

USB-C1/C2-Ausgang: 5 V ⎓ 3 A, 9 V ⎓ 3 A, 12 V ⎓ 3 A, 15 V ⎓ 3 A, 20 V ⎓ 2,25 A, 20 V ⎓ 3,25 A, 12 V ⎓ 2 A, 5 V ⎓ 1,5 A, 3,3–20 V ⎓ 3 A, 5 V ⎓ 2,4 A; 65 W (max.)

USB-C-Eingangs-/Ausgangsprotokolle: PD3.0 / QC2.0 / QC3.0 / PPS / AFC / DCP-1.5A / APPLE-2.4A

DC1-Ausgang: 8 V / 3 A (max.)

DC2-Ausgang: 12 V / 3 A (max.)

DC-Überstromschutz: ≥4,0 A

*Der Lade-/Entladestrom ist abhängig von den Spezifikationen des Adapters und des Akkus.
